Shader - Cubemap Reflection

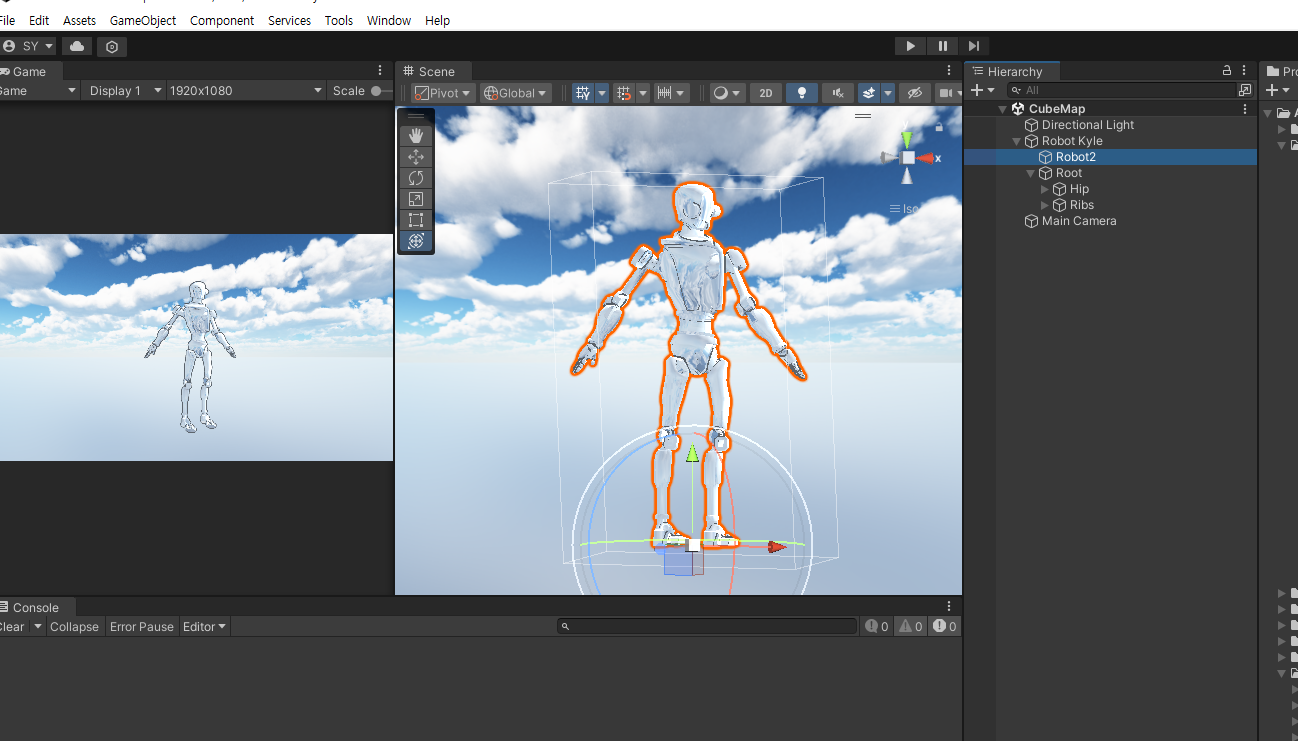

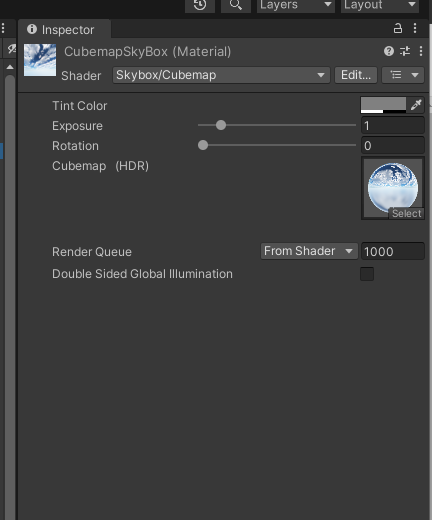

3D 오브젝트 2pass로 테두리 생성

Shader "Custom/CubeMap"
{
    Properties
    {
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _CubeMap ("CubeMap", CUBE) = ""{}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        //1Pass
        Cull Front
        CGPROGRAM
        #pragma surface surf _NoLight vertex:vert
        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
        };

        void vert(inout appdata_full v){
            v.vertex.xyz = v.vertex.xyz + v.normal.xyz * 0.01;
            }

        void surf (Input IN, inout SurfaceOutput o)
        {
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
            o.Albedo = c.rgb * 0.5;
            o.Alpha = c.a;
        }

        float4 Lighting_NoLight(SurfaceOutput s, float3 lightDir, float atten){
            return float4(0,0,0,1);
            }
        ENDCG

        //2Pass
        CGPROGRAM
        #pragma surface surf Lambert
        #pragma target 3.0

        sampler2D _MainTex;
        samplerCUBE _CubeMap;
        sampler2D _NormalMap;

        struct Input
        {
            float2 uv_MainTex;
            float3 worldRefl; //float2의 uv가아닌 반사벡터를 받는다. => 예약어
            float2 uv_NormalMap;
            INTERNAL_DATA
        };

        void surf (Input IN, inout SurfaceOutput o)
        {
            //텍스쳐
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
            float3 n = UnpackNormal(tex2D(_NormalMap, IN.uv_MainTex));
            o.Normal = n;


            float3 ref = WorldReflectionVector(IN, o.Normal);
            float4 d = texCUBE(_CubeMap, ref);
            o.Albedo = c.rgb * 0.5;
            o.Emission = d.rgb * 0.5 ;
            o.Alpha = c.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}





_Cube("Cubemap", Cube) = "" {}

// 평소와 다르게 큰따옴표 안을 비워주고 프로퍼티를 생성



그리고 Input 구조체안에 float2의 UV가 아닌 반사 벡터를 받아 온다.

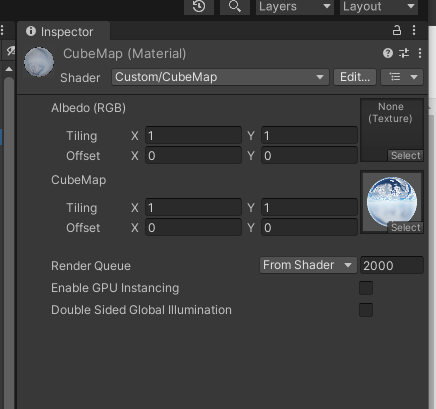

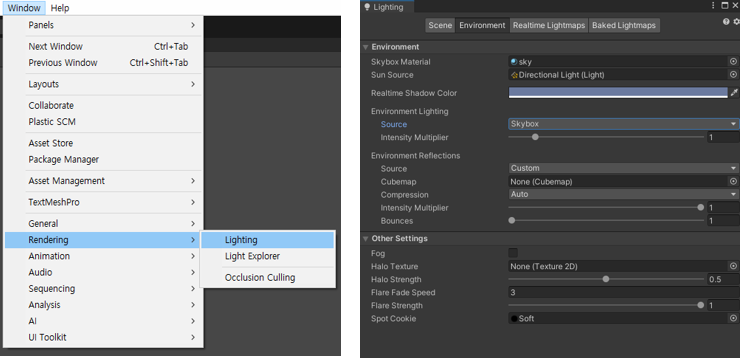

CubeMap에서 알베도를 0으로 선택

CubeMap을 사용할 때 주로 환경 맵이나 반사 맵으로 사용됩니다. CubeMap은 여러 방향으로 카메라를 렌더링하여 캡쳐한 이미지입니다. 이것은 6개의 면으로 구성되어 있으며, 각 면은 카메라가 향하는 방향에 대한 이미지입니다. 이러한 이미지는 일반적으로 장면의 주변 환경을 캡쳐하기 위해 사용됩니다.

알베도 (Albedo)는 표면이 받는 광선의 색상을 나타냅니다. 이것은 표면이 얼마나 빛을 흡수하고 반사하는지를 결정합니다. 일반적으로 알베도는 표면의 기본 색상이며, 이것은 표면이 받는 조명과 반사되는 빛의 양에 영향을 줍니다.

CubeMap을 사용하는 경우, 환경의 주변을 반영하기 위해 표면의 알베도를 0으로 선택하는 것은 일반적으로 의미가 없습니다. 왜냐하면 CubeMap은 주변 환경을 나타내는데 사용되며, 표면의 색상에 해당하는 이미지를 제공하기 때문입니다. 따라서 CubeMap을 사용하는 경우, 표면의 알베도를 0으로 선택하더라도 CubeMap에 의해 환경의 색상이 반영될 것입니다.

그러나 특정 상황에서는 CubeMap의 영향을 제거하고 표면의 색상을 완전히 지정하고자 할 수 있습니다. 이런 경우에는 알베도를 0으로 선택하여 CubeMap의 영향을 제거할 수 있습니다. 이는 표면이 주변 환경에 반영되는 것을 방지하고 표면의 색상을 완전히 제어하고자 할 때 사용될 수 있습니다.                                                                  -feat. GPT



---

Shader error in 'Custom/Reflection': Surface shader Input structure needs  INTERNAL_DATA for this WorldNormalVector or WorldReflectionVector usage at  line 144 (on d3d11)



이러한 에러가 발생하는 경우 Input에서 float3 worldRefl이나 float3 worldNormal과  같은 버텍스 월드 노멀에 관련된 데이터를 받아와 surf 함수 내부에서 사용하면서, 동시에  탄젠트 노멀인 UnpackNormal함수를 거친 노멀 데이터를 함수 내부에서 같이 사용하면  에러가 발생 한다.







INTERNAL_DATA



접선공간, 표면공간, 텍스쳐공간등으로 불리는 Tangent Space는 텍스쳐 위에서의 좌표계

접선 공간은 고유한 원점이 있는 또 다른 좌표계며 면의 텍스처 좌표가 지정되는 좌표계.

이 좌표계에서 U 값이 증가하는 방향을 가리키는 X축과 V 값이 증가하는 방향으로 Y축을 나타낸다

노멀맵에 저장된 정보는 tangent space에 있으며,

이것을 사용하기 위해서는 tangent space에서 world space로의 변환이 필요하다.
