Shader - Lambert

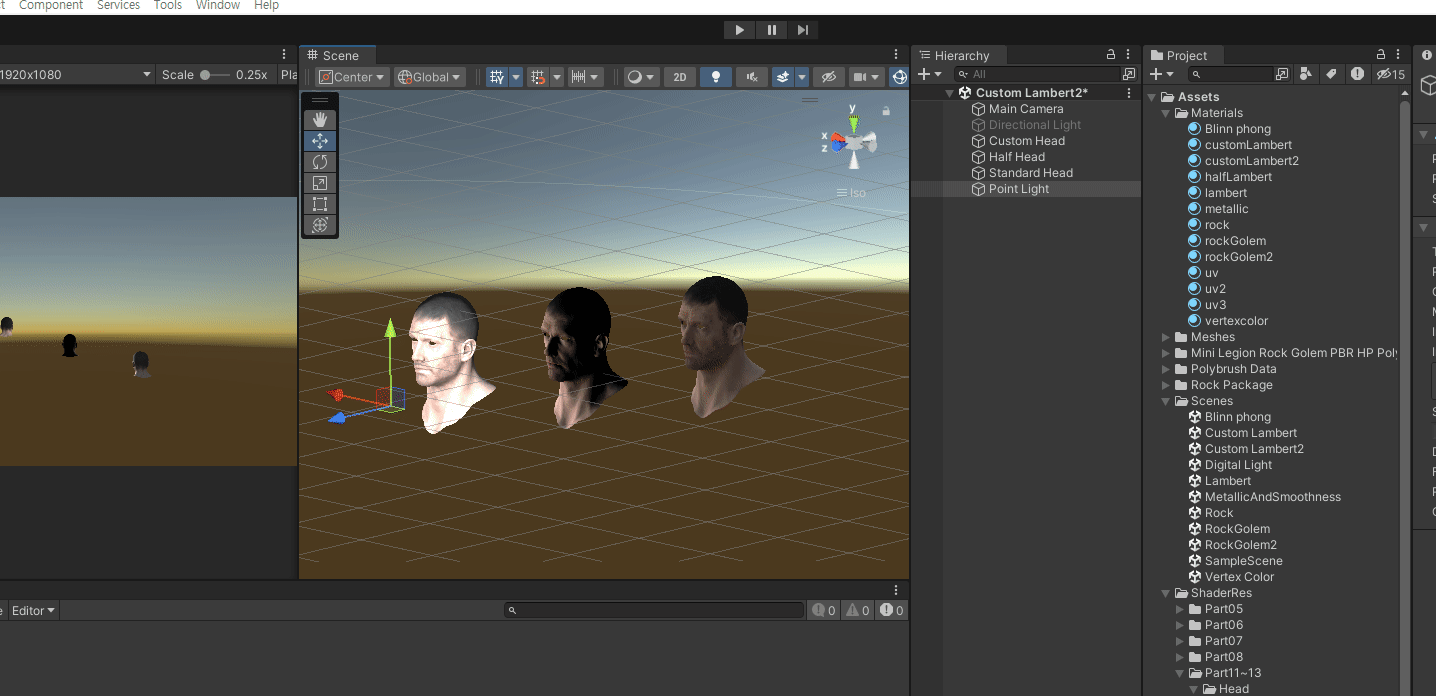

차례대로 Standard, CustomLambert, HalfLambert



1. Standard



Shader "Custom/lambert"
{
    Properties
    {
        _MainTex("Main Texture", 2D) = "white"{}
        _NormalMap("NormalMap", 2D) = "bump" {}
        _Color("Color", Color) = (1,1,1,1)
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        CGPROGRAM
        #pragma surface surf Standard
        #pragma target 3.0
        sampler2D _MainTex;
        sampler2D _NormalMap;
        float4 _Color;
        struct Input
        {
            float4 color : COLOR;
            float2 uv_MainTex;
            float2 uv_NormalMap;
        };

        void surf (Input IN, inout SurfaceOutputStandard o)
        {

            float4 c = tex2D(_MainTex, IN.uv_MainTex);
            float4 d = tex2D(_NormalMap, IN.uv_NormalMap);
            o.Normal = UnpackNormal (d);
            o.Albedo = c.rgb * _Color;
            o.Alpha = c.a;
        }
        // 빛을 만든다

        ENDCG
    }
    FallBack "Diffuse"
}



2. CustomLambert

Shader "Custom/customLambert"
{
    Properties
    {
        _MainTex("Main Texture", 2D) = "white"{}
        _NormalMap("NormalMap", 2D) = "bump" {}
        _Color("Color", Color) = (1,1,1,1)
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        CGPROGRAM
        #pragma surface surf _MyLambert
        #pragma target 3.0
        sampler2D _MainTex;
        sampler2D _NormalMap;
        float4 _Color;
        struct Input
        {
            float4 color : COLOR;
            float2 uv_MainTex;
            float2 uv_NormalMap;
        };

        void surf (Input IN, inout SurfaceOutput o)
        {
            float4 c = tex2D(_MainTex, IN.uv_MainTex);
            float4 d = tex2D(_NormalMap, IN.uv_NormalMap);
            o.Normal = UnpackNormal (d);
            o.Albedo = c.rgb * _Color;
            o.Alpha = c.a;
        }
        // 빛을 만든다
        float4 Lighting_MyLambert(SurfaceOutput s, float3 lightDir, float atten)
        {
            float4 final;
            float ndot1 = dot(s.Normal, lightDir);
            final.rgb = ndot1 * s.Albedo.rgb;
            final.a = s.Alpha;
            return final;
            }
        ENDCG
    }
    FallBack "Diffuse"
}



2-2. CustomLambert

Shader "Custom/customLambert"
{
    Properties
    {
        _NormalMap("Normal Map",2D) = "bump"{}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        CGPROGRAM
        #pragma surface surf _MyLambert noambient;
        #pragma target 3.0
        sampler2D _NormalMap;
        struct Input
        {
            float4 color : COLOR;
            float2 uv_NormalMap;
        };
        void surf (Input IN, inout SurfaceOutput o)
        {
            float4 c = tex2D(_NormalMap, IN.uv_NormalMap);
            o.Normal = UnpackNormal (c);
            o.Albedo = 1;

        }

        float4 Lighting_MyLambert(SurfaceOutput s, float3 lightDir, float atten)
        {
            float4 final;
            //return float4(1,0,0,1);
            //노멀벡터와 조명벡터를 내적해라
            float ndot1 = dot(s.Normal, lightDir);
            final = saturate(ndot1);
            return final;
        }
        ENDCG
    }
    FallBack "Diffuse"
}



3. HalfLambert

Shader "Custom/customLambert2"
{
    Properties
    {
        _MainTex("Main Texture", 2D) = "white"{}
        _NormalMap("NormalMap", 2D) = "bump" {}
        _Color("Color", Color) = (1,1,1,1)
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        CGPROGRAM
        #pragma surface surf _MyLambert
        #pragma target 3.0
        sampler2D _MainTex;
        sampler2D _NormalMap;
        float4 _Color;
        struct Input
        {
            float4 color : COLOR;
            float2 uv_MainTex;
            float2 uv_NormalMap;
        };

        void surf (Input IN, inout SurfaceOutput o)
        {
            float4 c = tex2D(_MainTex, IN.uv_MainTex);
            float4 d = tex2D(_NormalMap, IN.uv_NormalMap);
            o.Normal = UnpackNormal (d);
            o.Albedo = c.rgb * _Color;
            o.Alpha = c.a;
        }
        // 빛을 만든다
        float4 Lighting_MyLambert(SurfaceOutput s, float3 lightDir, float atten)
        {
            float4 final;
            float ndot1 = dot(s.Normal, lightDir)* 0.5 + 0.5;
            final = pow(ndot1, 3);
            final.rgb = ndot1 * s.Albedo.rgb * _LightColor0.rgb * atten;
            final.a = s.Alpha;
            return final;
            }
        ENDCG
    }
    FallBack "Diffuse"
}



---



CustomLambert의 기본형



1. #pragma surface surf _MyLambert

2. void surf (Input IN, inout SurfaceOutput o)

3. float4 Lighting_MyLambert(SurfaceOutput s, float3 lightDir, float atten)
 {
  ;
     return float4(1, 0, 0 , 1);

 }



우선 이 3가지로 스탠다드를 바꿔주고 메서드를 만들어준다.

이때 매개변수는 변경하거나 수정할 수 없으며 주어진 대로 사용해야 한다.





float3 lightDir
조명 방향의 벡터
단, 조명을 편하게 사용하기 위해 뒤집혀지고 길이가 1인 단위 벡터 상태



float atten(uation) - 감쇠
그림자를 받거나 거리가 멀어지면 점점 조명이 흐려지는 라이트의 거리별 현상



dot : 노멀 벡터와 라이트 벡터를 내적 연산해주는 함수

우리는 o.Normal에 값을 넣지 않았지만 s.Normal의 값을 가져올 수 있다.



lightDir

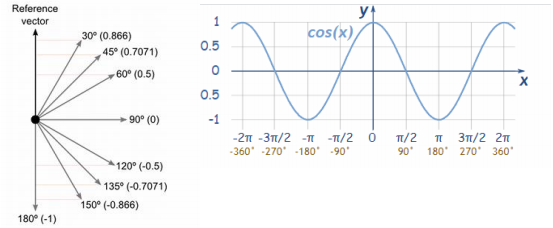

lightDir은 vertex에서 바라보는 조명의 방향을 뒤집은 조명 벡터이므로 두 벡터를 단순히 내적하면 cos값이 나온다.



나중에 ambient light 또는 추가라이트를 비출 때 이 음수는 문제를 일으킬수 있는데

이(0아래는 전부 0으로 잘라주는)를 해결해주는 함수 saturate, max가 있다.

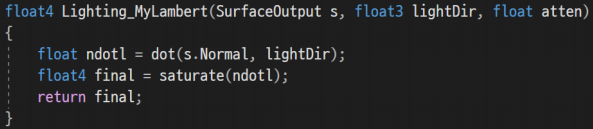

saturate

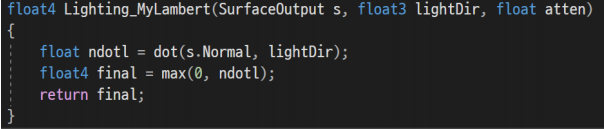

max

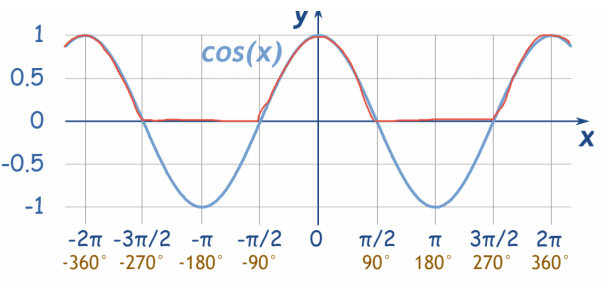

이 함수들을 사용하면 빨간선처럼 0보다 작은수는 0으로 지정해준다.



---



HalfLambert



* 0.5 + 0.5는 마법의 숫자이다.

이 공식은 -1 ~ 1까지의 숫자를 0에서 1까지의 범위로 만들어준다.

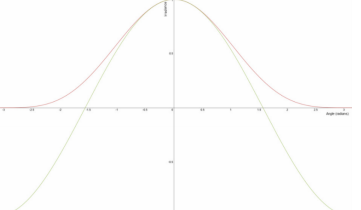

그 결과 cos라인을 끌어 올려주어 부드러운 결과 값이 나온다.

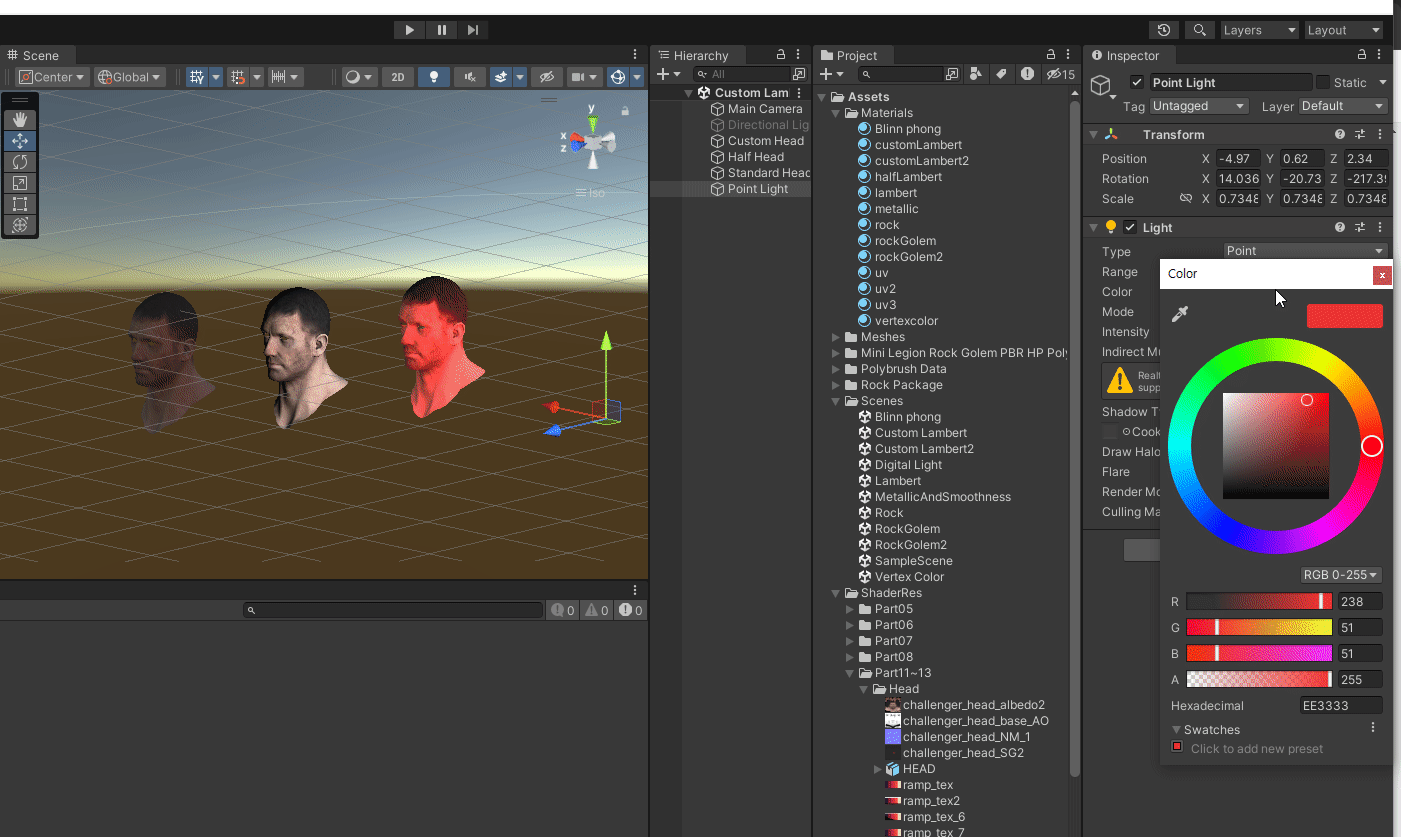

조명의 색상 or 감쇠를 이용할 수 있다.

ex) final.rgb = ndotl * s.Albedo * _LightColor0.rgb * atten;

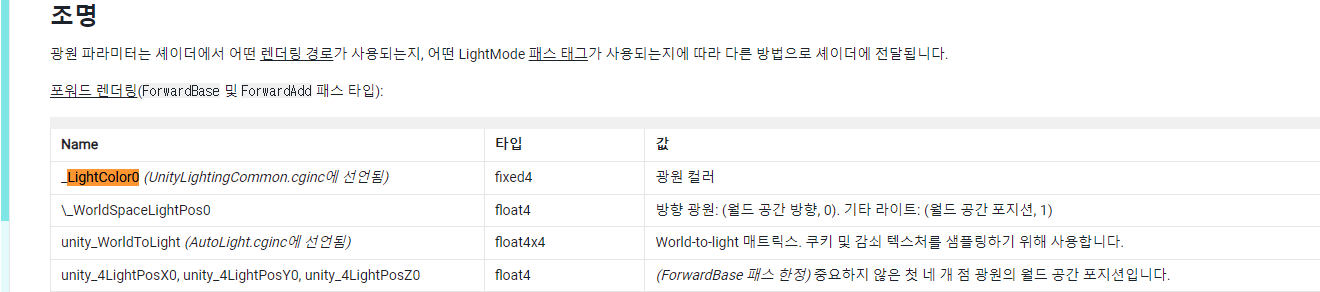

https://docs.unity3d.com/kr/2021.3/Manual/SL-UnityShaderVariables.html

빌트인 셰이더 변수 - Unity 매뉴얼



이에 따라 조명의 색깔을 변경하고 거리에 따른 그림자를 조절할 수 있다.
